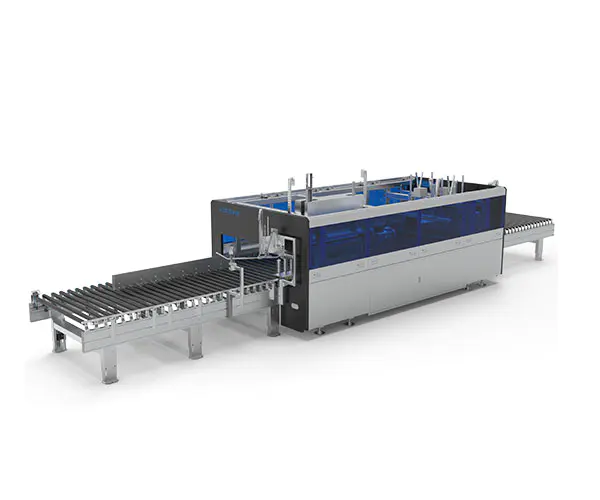

Mesin Penutup Kotak Otomatis Pro

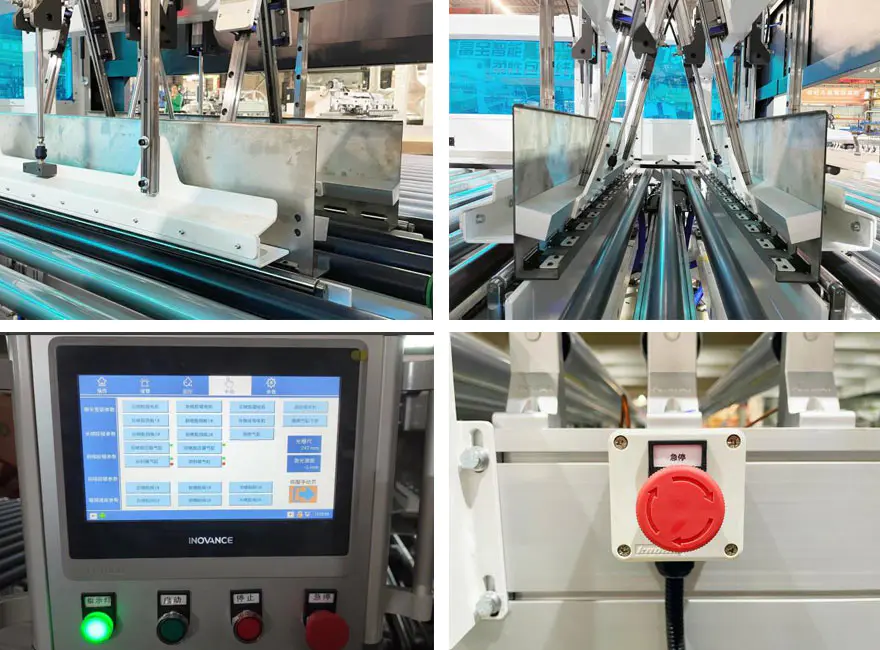

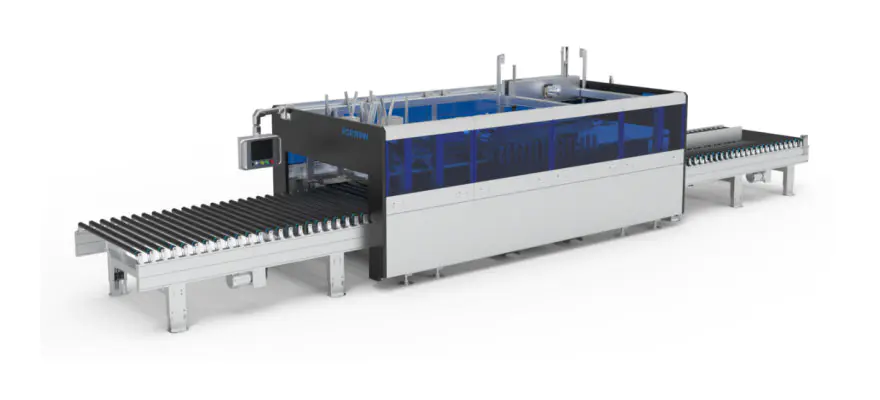

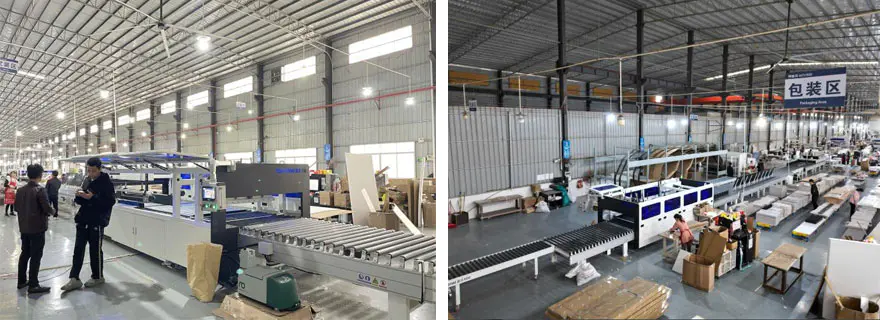

Gambar Mesin

Spesifikasi mesin

Dimensi P*L*T(mm)	Berat sendiri mesin（kg）	Catu daya （kW）	Menyampaikan beban （kg）	Ketinggian kerja （mm）
10200*2200*2260	Sekitar 3200kg	9	50	800±50

Parameter Pemrosesan

Panjang Pemrosesan Karton （mm）	Lebar Pemrosesan Karton （mm）	Tinggi Pemrosesan Karton （mm）	Efisiensi Penyegelan (siklus/menit)	Ketebalan Kertas Bergelombang (mm)
300-2900	200-1200	(Ketebalan Panel Kayu 18) 20-280	4-8	2.5-6

1. Komponen inti: Mesin lem panas meleleh Eva yang cepat kering; motor servo; peredam planet; pengintai laser; sabuk sinkron; bantalan blok bantal; motor frekuensi variabel; peredam roda gigi cacing;
2. Rol pengangkut menggunakan selongsong karet PVC impor, yang fleksibel dan tahan lama;
3. Mekanisme linier dari penyegel kotak dipandu oleh panduan linier presisi, memastikan keandalan dan daya tahan yang tinggi;
4. Kekuatan untuk klem dan lem disediakan oleh motor servo presisi tinggi, yang mudah dikendalikan dan meningkatkan presisi peralatan;
5. Mesin dapat digunakan sebagai unit mandiri atau terintegrasi dengan lini pengemasan rumah khusus, menawarkan opsi penggunaan yang serbaguna dan fleksibel.

1. Penggunaan
A. Mesin Penutup Kotak Otomatis Pro ini digunakan untuk menyegel kotak kemasan furnitur kelas atas.
B.Peralatan ini digunakan untuk menyegel karton model M/A-0410 dan M/A-0419.
C.Bagian bawah karton direkatkan terlebih dahulu, kemudian barang yang akan dikemas dan bahan bantalan ditempatkan di dalamnya, dilanjutkan dengan penyegelan mesin.

2. Prinsip Kerja Umum

Seluruh peralatan dibagi menjadi lima bagian: bagian mesin pengukur, bagian mesin penyangga pengumpanan, bagian penyegel terowongan, bagian mesin transisi, dan bagian penyegel pendorong.

A.Selama pengoperasian, karton yang dikemas, dengan barang-barang terisi di dalamnya, masuk dari bagian mesin pengukur di sepanjang tepi referensi. Sensor lebar di pintu masuk secara kasar mengukur lebar karton. Ketika karton mencapai ujung bagian mesin pengukur, karton tersebut dihentikan oleh alat penyekat. Perangkat penjepit aktif kemudian secara akurat mengukur lebar karton, dan perangkat pelat bertekanan tinggi secara akurat mengukur tinggi karton. Setelah itu, karton bergerak dari bagian mesin pengukur melalui bagian mesin feeding buffer menuju pintu masuk bagian tunnel sealer.

B.Saat karton memasuki bagian penyegel terowongan, lem di pintu masuk mengoleskan perekat lelehan panas di sepanjang karton. Kemudian melewati saluran penyegelan, yang terdiri dari rakitan batang lipat, mekanisme pengepres, mekanisme sabuk samping, dan mekanisme sabuk penyeimbang—melengkapi penyegelan sisi panjang.

C. Karton, dengan sisi panjangnya tersegel, bergerak ke bagian mesin transisi dan dihentikan oleh perangkat penyekat depan di pintu masuk bagian penyegel pendorong. Sisi pendek pertama kemudian direkatkan dan disegel dengan alat penyemprot, alat pelat penekan depan, dan alat pelat penyegel depan. Setelah sisi pendek pertama disegel, karton masuk ke bagian pusher sealer dan bergerak mundur, dimana dihentikan oleh perangkat penyekat belakang. Sisi pendek kedua kemudian direkatkan dan disegel dengan alat penyemprot, alat pelat penekan belakang, dan alat pelat penyegel belakang. Pada titik ini, seluruh proses penyegelan karton selesai, dan karton dikeluarkan dari bagian penyegel pendorong.

D.Metode penyegelan karton ini, yang mengenali lebar kotak, dapat secara efektif menyegel karton dengan ukuran berbeda selama proses pengumpanan tanpa perlu memasukkan dimensi kotak.

E.Untuk penyegelan batch karton dengan dimensi yang sama, peralatan dapat beralih ke mode batch. Setelah mengukur lebar karton pertama dan menerapkan nilai ini ke seluruh rangkaian, bagian penyegel terowongan menyesuaikan ukuran saluran dan mempertahankannya tidak berubah, sehingga meningkatkan efisiensi penyegelan. Tarif maksimumnya bisa mencapai hingga 8 paket per menit.

Struktur fungsional

TIDAK.	Barang	Fitur
1	Pengumpan bagian depan	Mencapai fungsi pemberian makan paket, mengantarkan paket dengan cepat, akurat, dan efisien ke posisi yang ditentukan. Balok utama terbuat dari baja karbon dan dilapisi plastik. Untuk memastikan bahwa paket-paket telah diselaraskan secara akurat, mekanisme panduan dan penyelarasan yang tetap digunakan untuk memandu paket-paket tersebut ke posisinya
2	Alat pengukur tinggi badan	Blok pengepres aluminium digunakan untuk mengukur ketinggian paket melalui sensor skala elektronik dan silinder pneumatik, dan data kemudian dikirim kembali
3	Menutupi	Untuk meningkatkan daya tarik estetika peralatan sekaligus memberikan tingkat perlindungan tertentu, keseluruhan struktur terutama terbuat dari pelat baja karbon bengkok yang dilapisi plastik. Hal ini semakin ditingkatkan dengan profil aluminium khusus dan panel akrilik biru royal.
4	Rak	Rangka mesin dibuat dengan mengelas tabung persegi panjang dan pelat baja, diikuti dengan pemesinan presisi. Hal ini memastikan akurasi perakitan dan presisi operasional yang tinggi, menjamin masa pakai yang lama dan stabilitas peralatan yang baik
5	Perangkat kelenjar	Secara efektif menahan penutup atas karton, mempersiapkan proses penyegelan selanjutnya.
6	Depan dan Penyekat belakang	Mencapai pemosisian paket. Bantalan linier, bersama dengan poros berlapis krom, memberikan panduan linier. Silinder pneumatik multi-tahap dikontrol secara terpisah dan, dalam kombinasi dengan sistem perekatan, mencapai penyesuaian ketinggian dua tahap. Hal ini memastikan kualitas proses pengeleman dan secara efektif menahan paket pada posisi tertentu untuk penentuan posisi yang akurat.
7	Alat pengukur lebar	Sistem tenaga horizontal menggunakan motor presisi tinggi bersama dengan peredam untuk memastikan stabilitas sistem transmisi. Hal ini terutama bertanggung jawab untuk melipat penutup atas karton untuk menyelesaikan tindakan penyegelan. Mekanismenya menggunakan pemandu linier untuk mengarahkan gerakan linier, dengan daya yang disediakan oleh silinder pneumatik dan katup pengatur kecepatan ganda yang mengatur sirkuit udara untuk mencapai pengoperasian yang cepat dan stabil.
8	Bagian mekanis pelat dorong silinder ganda	Hal ini terutama bertanggung jawab untuk melipat penutup atas karton untuk menyelesaikan tindakan penyegelan. Mekanismenya menggunakan pemandu linier untuk mengarahkan gerakan linier, didukung oleh silinder pneumatik dan diatur oleh beberapa katup pengatur kecepatan di sirkuit udara untuk mencapai pengoperasian yang cepat dan stabil.
9	Mekanisme kelenjar	Hal ini terutama bertanggung jawab untuk mengamankan penutup atas karton untuk mencegah paket bergerak. Mekanismenya menggunakan pemandu linier untuk mengarahkan gerakan linier, dan desain silinder pneumatik yang eksentrik memberikan stabilisasi paket yang lebih baik.
10	Penyemprotan perekat tepi pendek sistem	Rel pemandu bertanggung jawab untuk memandu seluruh mekanisme maju mundur secara linier. Motor servo presisi tinggi menyediakan sumber daya yang stabil, dan penggunaan peredam planet merek domestik yang terkenal semakin memastikan keluaran daya jangka panjang yang andal. Panduan linier dipasang dalam posisi terbalik untuk mencegahnya disemprot lem, memastikan panduan yang bersih dan stabil.
11	Mesin pelepasan belakang	Untuk mencapai fungsi pelepasan paket, sistem tenaga dua tahap digunakan untuk mengirimkan paket dengan cepat, akurat, dan efisien. Balok utama terbuat dari baja karbon dan dilapisi plastik.
12	Sistem mesin lem	Mesin lem panas meleleh Eva yang cepat kering dapat menghasilkan penyemprotan lem secara terus menerus dan terputus-putus. Ini berfungsi penuh, mudah diatur, dan nyaman dioperasikan.
13	Mekanisme menekan ke bawah	Motor servo menggerakkan peredam untuk memutar elevator, mencapai posisi vertikal yang tepat. Silinder pneumatik digunakan untuk mengurangi berat dan memadatkan paket, memastikan gerakan maju yang stabil dan mulus.
14	Kelompok penekan lateral	Silinder pneumatik dan pemandu linier bergerak masuk dan keluar ke posisinya dan menekan karton. Bahan Teflon mencegah lem menempel, memastikan kompresi karton yang lebih baik.
15	Rakitan Penopang Samping	Motor servo menggerakkan peredam untuk memutar roda gigi, dengan pemandu linier menyediakan transmisi, mencapai posisi samping yang tepat. Bagian penyelarasan samping menggunakan roller Teflon untuk memastikan kecepatan yang konsisten.
16	Bagian Penyegelan Bagian Tengah	Transmisi roller bagian tengah menggunakan sistem tenaga dua tahap, yang meningkatkan efisiensi pengumpanan paket dan mengurangi jarak posisi menunggu.

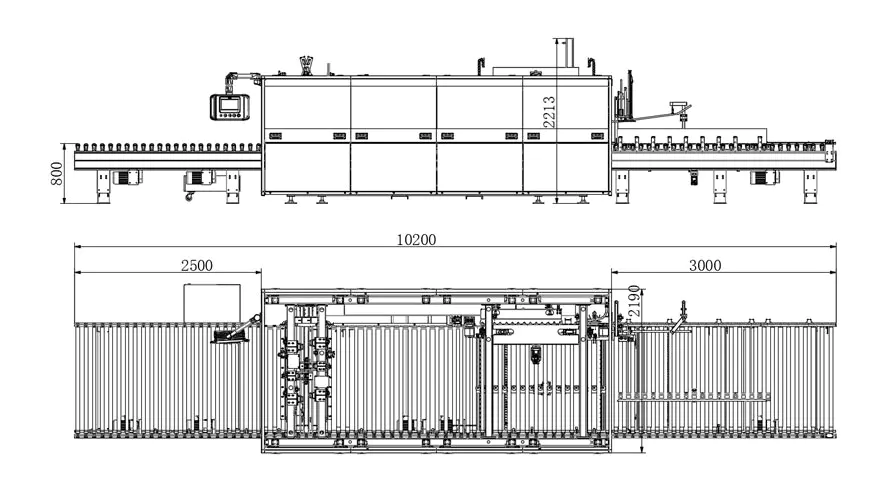

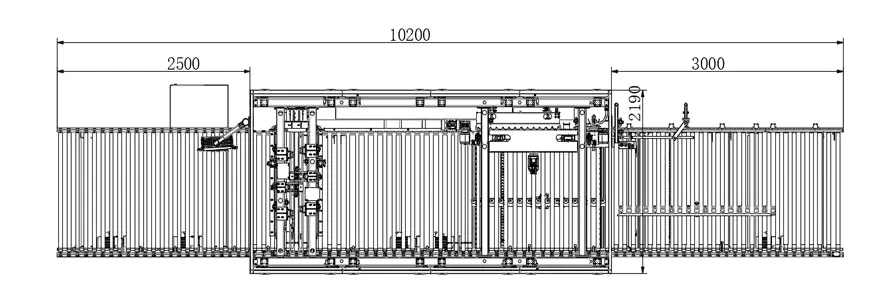

Gambar Tiga Tampilan

Diagram Skema Mode Proses Produksi

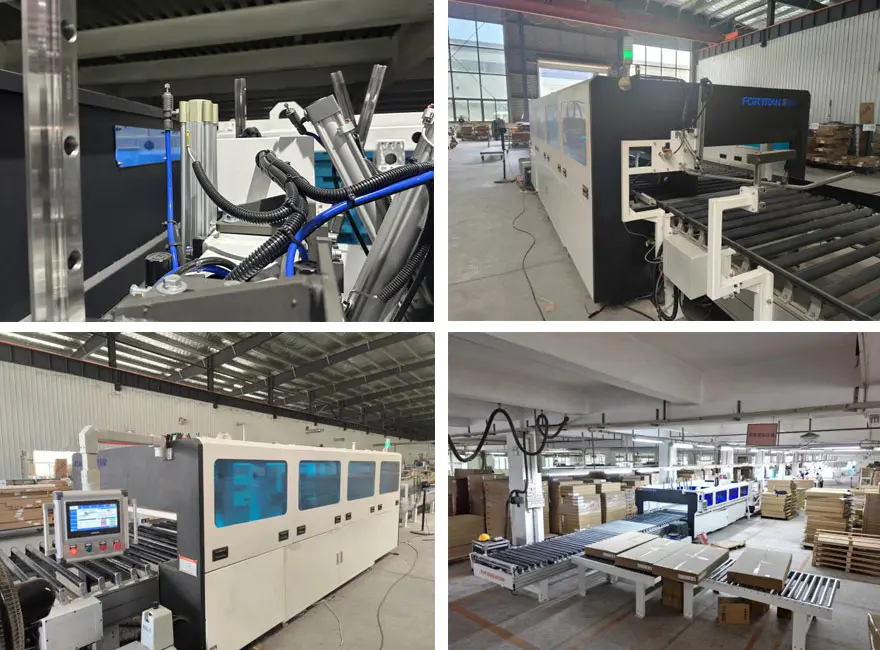

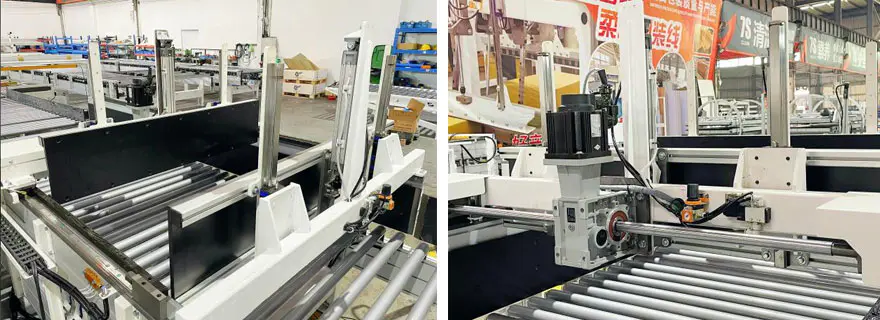

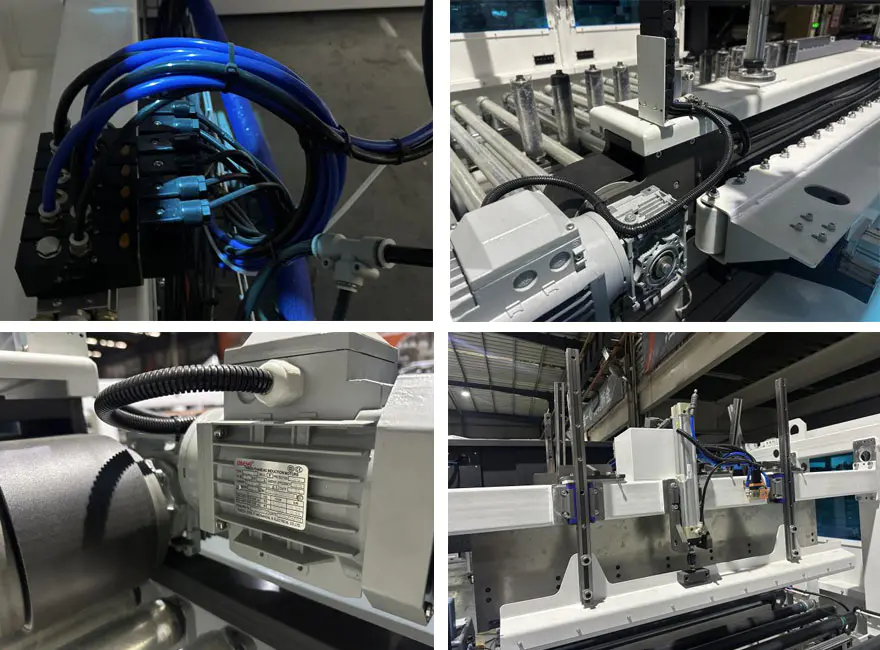

Gambar detail

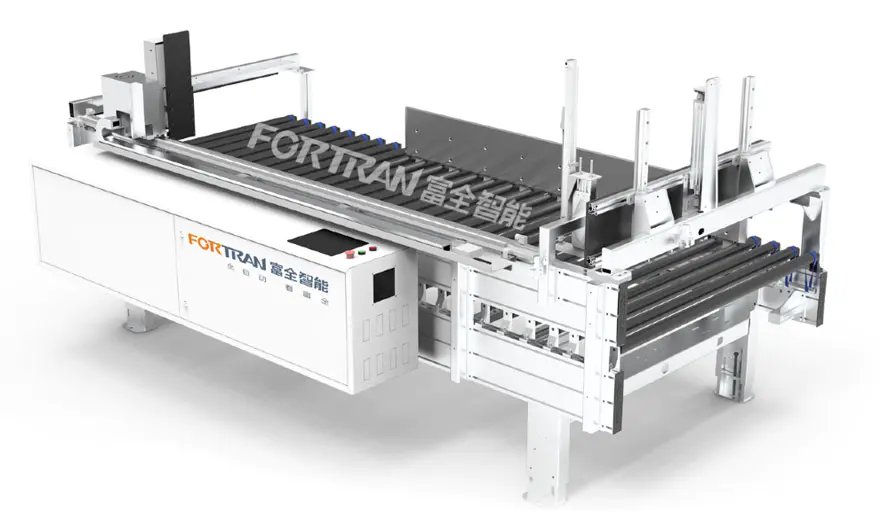

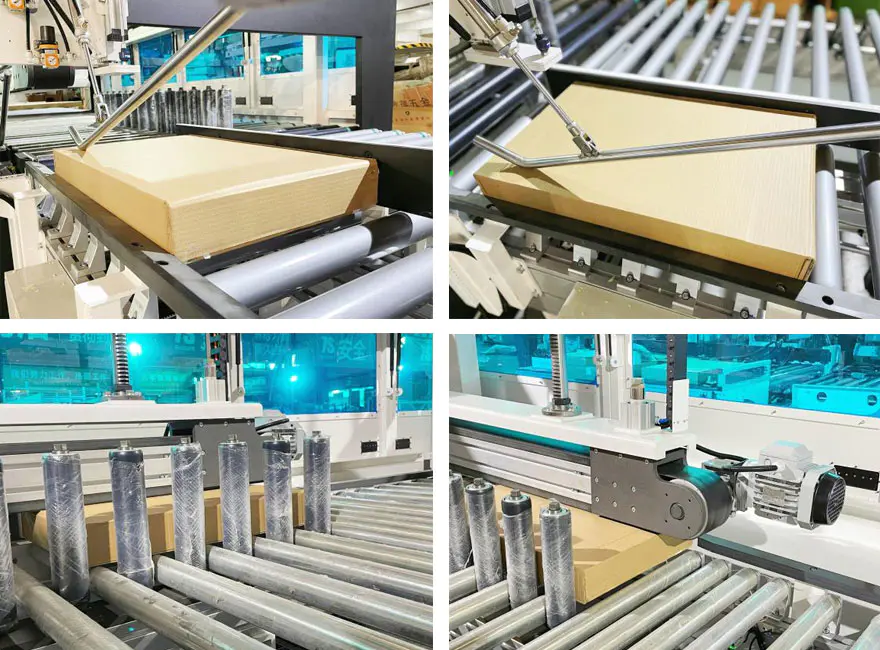

Stasiun pengukuran

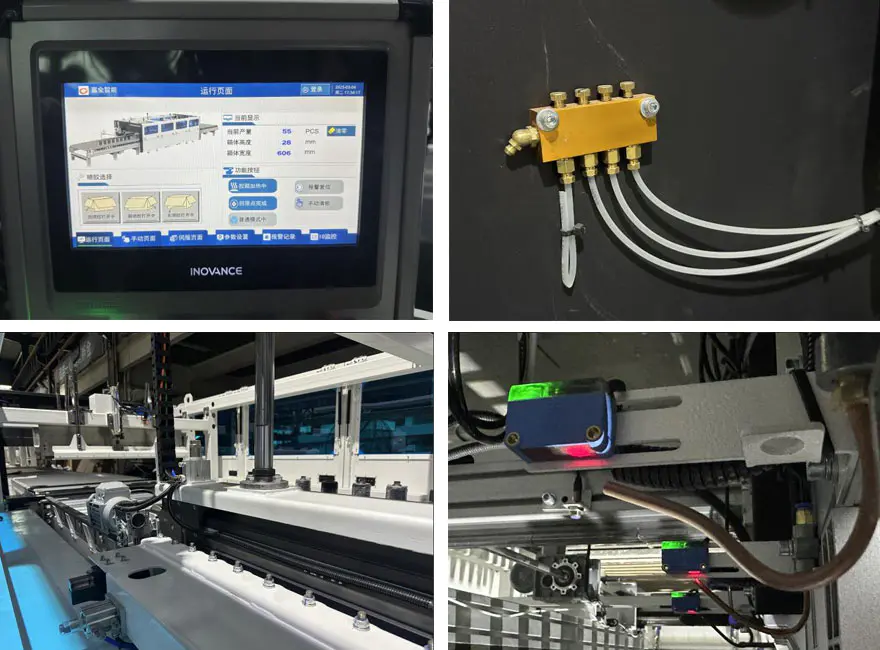

Gambar detail

Daftar Suku Cadang dan Bahan Habis Pakai

1. Daftar Suku Cadang yang Dapat Dipakai

TIDAK.	Barang	Spesifikasi	Jumlah yang disarankan	nomor U8
1	rol PTEE	BZ-LFXJ-01-03-01-01	2
2	Kancing ujung ganda M16	BZ-FXJ-G-015	2
3	Roda tekanan teflon		4
4	Menekan sabuk (tipe panduan ganda)	95-L3990 （Ketebalan3）	1
5	Sabuk penyelarasan samping (tipe tiga pemandu)	195-L3742 （Ketebalan3）	1
6	Lepaskan sabuk elastis	392*20*1.5	15
7	Katup pengurang tekanan	GR20008F1	1
8	Katup throttle masuk	PSL8-02A	1
9	Sambungan mengambang	F-M16X125F	4
10	Silinder	SAI 50X350S	1
11	Silinder	SAI50x300S	1
12	Penggeser	HGW30CC	1
13	Braket pemasangan bantalan linier	LHBBW20	1
14	Sabuk sinkron sambungan inti baja	S8M-3984-25 (Terbuka)	1
15	Penggeser	HGH25CA	1
16	Sabuk sinkron mulus inti baja	30-S8M-800	1
17	Sabuk sinkron mulus inti baja	30-S8M-872	1
18	Saklar magnetik	HX-31R-2M	2
19	katup solenoid	4V210-08B	3
20	Peredam kejut karet	SE-15（Biru）	3
21	Relai plug-in	RXM4LB2BD	1
22	Basis relai	RXZE1M4C	1
23	Menyampaikan	RXT-F01	3
24	Saklar kedekatan	IME08-02BPOZT0S	1

2. Daftar barang habis pakai

TIDAK.	Barang	Spesifikasi	Jumlah yang disarankan	nomor U8
1	Jaring filter unit utama	133272	1
2	Gasket tenggorokan	127028	6
3	Jaring penyaring pistol semprot	126150	3
4	Modul nosel kapak	167400	6
5	katup solenoid 24V	150236	6
6	Paking nosel	100368	12
7	Gasket saluran baja	107332	6
8	Nosel sudut kanan 0,5MM	130897	4
9	Jarum	500661	1
10	Kit perbaikan pompa piston	112757	1
11	Kit perbaikan nosel kapak	167414	6
12	Kit katup aliran balik	163008	1
