Stasiun Pengukuran Cerdas Terintegrasi

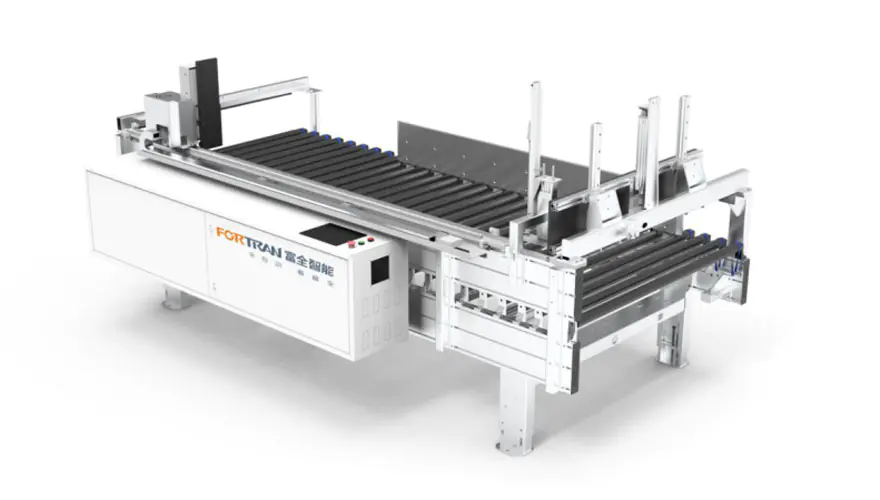

Gambar Mesin Secara Keseluruhan

Parameter Peralatan

Dimensi KeseluruhanL*W*T(mm)	Peralatan Timbang (kg)	Mengukur Kapasitas Beban（kg/㎡）	Daya Total（kW）	Akurasi Pengukuran（mm）	Tinggi Meja Kerja（mm）
3500*1960*1800	800	50	2.25	±0,5	800±50

Parameter Pengukuran

Kisaran Pemrosesan Panjang Papan L（mm）	Rentang Pemrosesan Lebar Papan W（mm）	Kisaran Pemrosesan Ketebalan Papan H（mm）	Efisiensi Pengukuran (kali/menit)	Kecepatan Penyampaian（m/mnt）
350-2800	200-1200	18-250	4-6	0-35 (konversi frekuensi dapat disesuaikan)

1. Kaki dipotong dan dibor dengan laser, memastikan posisi lubang yang tepat. Mereka ditekuk oleh mesin pembengkok CNC untuk mendapatkan sudut yang akurat.
2. Kaki terbuat dari pelat baja acar canai dingin dengan permukaan datar. Setelah peledakan tembakan dan peledakan pasir, bahan tersebut dilapisi dengan semprotan untuk ketahanan korosi yang kuat.
3. Kaki mengadopsi cangkir kaki yang dapat disesuaikan dan dapat digerakkan, menawarkan kemampuan beradaptasi yang kuat terhadap kerataan tanah.
4. Rol galvanis hot-dip ditutupi dengan selang impor Italia, secara efektif mencegah goresan permukaan benda kerja karena gesekan dan memastikan permukaan benda kerja utuh.
5. Penggerak sabuk elastis menghasilkan kebisingan yang rendah selama pengoperasian. Sabuk elastis memiliki ketangguhan tinggi dan masa pakai yang lama.
6.Baik sumbat dan pelat pendukung terbuat dari laminasi kompak, dan pelat pendukung terbuat dari pelat PE halus, sehingga menghasilkan ketahanan gesekan yang rendah.
7. Desain pengukuran panjang dan lebar yang terintegrasi mengurangi ruang lantai.
8. Kontrol otomatis memungkinkan pengukuran dengan akurasi tinggi, efisiensi tinggi, dan tingkat kegagalan rendah.

9. Rel panduan perangkat pemosisian mekanis mengadopsi rel panduan Hiwin, menampilkan presisi tinggi, getaran rendah, dan masa pakai yang lama. Transmisinya menggunakan gear dan rack untuk kecepatan cepat dan presisi tinggi. Pemosisiannya mengadopsi motor servo, memastikan presisi, efisiensi, kecepatan, torsi tinggi, dan ukuran kecil.

Stasiun pengukuran cerdas terintegrasi terutama digunakan untuk mengukur panjang tumpukan, lebar, dan ketebalan setiap paket papan sebelum dikemas. Ini mengukur panjang terlebih dahulu, lalu lebar, dan terakhir tinggi, dengan kecepatan cepat, luas lantai kecil, dan efisiensi tinggi. Ini mengadopsi bingkai profil aluminium lebar dan tebal, yang elegan dan memiliki stabilitas yang sangat baik.

Nomor seri	Nama	Fitur	Modul

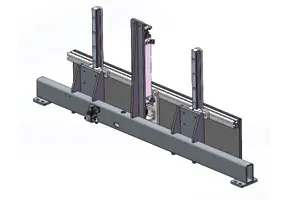

1	Rakitan Balok Bergerak Pengukur Panjang	Motor servo presisi tinggi mentransmisikan daya melalui peredam planet, menghasilkan torsi tinggi, kebisingan rendah, dan daya stabil. Tenaga disalurkan melalui poros dan roda gigi sinkron untuk mewujudkan pergerakan cepat seluruh mekanisme, sehingga meningkatkan efisiensi.

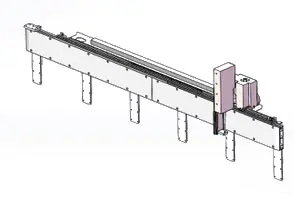

2	Rakitan Pelat Tetap Pengukur Panjang	Ujung ini berfungsi sebagai pelat acuan pengukuran. Penyekat ini didukung oleh silinder udara untuk pengangkatan vertikal dan menghasilkan gerakan linier yang cepat dan stabil dengan bantuan rel pemandu presisi Hiwin.

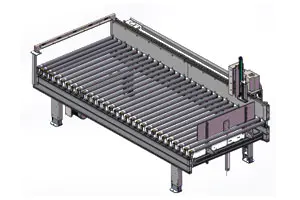

3	Rangka Konveyor Rol Pengukur	Rol ini mengadopsi rol berlapis karet impor Italia dengan permukaan halus dan cerah serta gesekan tinggi, memastikan pengangkutan paket benar-benar stabil dan sangat mengurangi kemungkinan gesekan geser. Mereka dikenakan peledakan tembakan dan pelapisan semprot untuk memastikan tampilan keseluruhan dan kekakuan rangka.

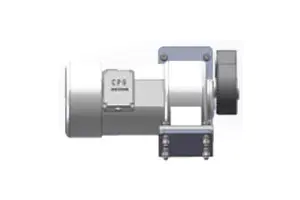

4	Perakitan Motor Rol	Menggunakan motor diarahkan impor untuk daya tahan. Tenaga disalurkan secara stabil ke roller melalui katrol sinkron dan sabuk sinkron.

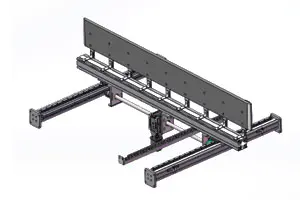

5	Mekanisme Daya Pengukuran Bagian Pengukur Lebar	Sistem tenaga horizontal mengadopsi motor servo presisi tinggi yang dikombinasikan dengan peredam presisi untuk menjamin stabilitas sistem transmisi.

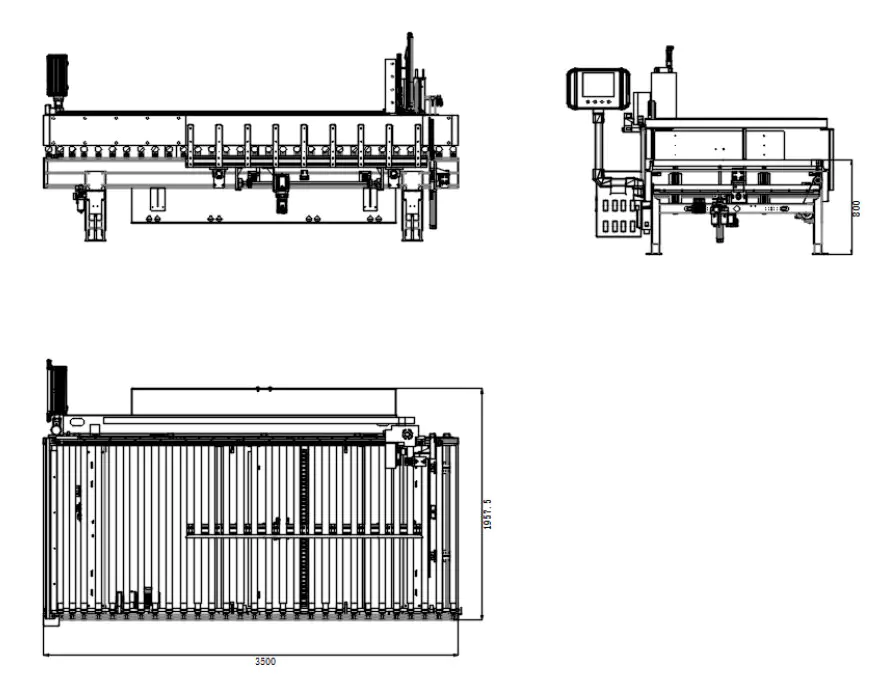

Gambar Tiga Tampilan
