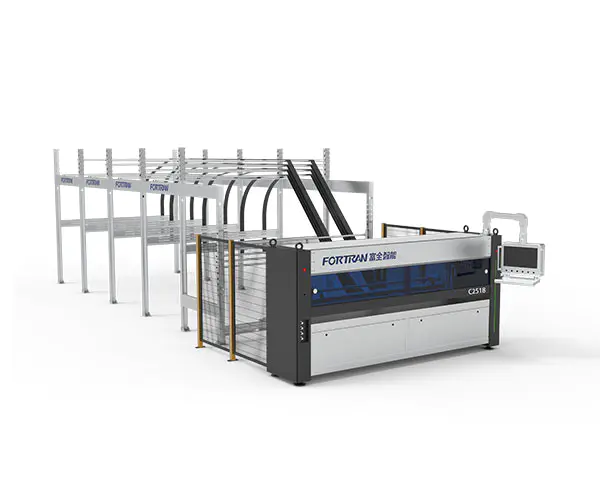

Mesin Pemotong Kertas Otomatis

Spesifikasi mesin

Ukuran P*L*T(mm)	Spesifikasi Dasar	Catu daya (kW)	Kecepatan Pemotongan (M/mnt)	Ketinggian kerja (mm)
11650*4040*3000	7 pisau vertikal+1 horizontal, kontrol tiga servo, dengan 4 magasin	6	0-120	900

Parameter Pemrosesan

Minimal. Panjang Pemotongan L (mm)	Maks. Lebar Pemotongan W (mm)	Ketebalan Pemotongan Kertas Bergelombang H (mm)	Presisi Jarak Bilah Longitudinal (mm)	Efisiensi (PCS/mnt)
300	2500	2.5-6.5	±1,5	0-12

Mesin Pemotong Kertas Otomatis digunakan untuk pemrosesan kertas bergelombang dengan panjang tetap secara terus menerus untuk menghasilkan karton lipat. Mesin ini melakukan pengkusutan pada bagian melintang dan arah memanjang, pemotongan terputus-putus, dan proses pemotongan pada kertas bergelombang. Pemotongan panjang tetap memungkinkan produksi massal dan produksi khusus. Mesin dapat digunakan sebagai unit yang berdiri sendiri atau sebagai bagian awal dari jalur pengemasan.

TIDAK.	Barang	Fitur	Model
1	Rak Penyimpanan Kertas	Rak penyimpanan kertas terbuat dari pelat baja yang dicuci dengan asam yang dibengkokkan menjadi bentuknya. Rak ini memiliki struktur sederhana, perakitan yang andal, dan lapisan galvanis dingin, yang memberikan tampilan menarik dan ketahanan karat yang sangat baik. Konfigurasi standar mencakup empat kompartemen penyimpanan kertas.

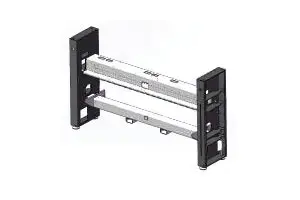

2	Struktur Rangka	Rangka diproduksi dengan pemesinan presisi setelah pengelasan tabung baja persegi panjang dan pelat baja. Ini memastikan akurasi perakitan dan presisi operasional yang tinggi, menjamin masa pakai yang lama dan stabilitas peralatan yang sangat baik.

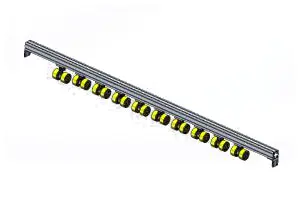

3	Mekanisme Penggerak	Rol tekanan umpan terbuat dari bahan PU yang memiliki permukaan cerah dan menarik dengan gesekan tinggi. Hal ini secara efektif meningkatkan keandalan pengangkutan kertas karton. Sedangkan drum traksi diimpor dari Jerman dan sangat tahan lama.

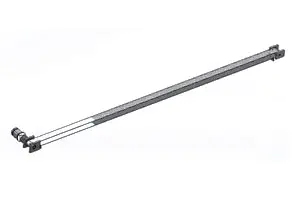

4	Struktur Lintas Sektoral	Tenaga disediakan oleh motor servo presisi tinggi yang dikombinasikan dengan peredam dan mekanisme roda sinkron, yang mencapai pemosisian berkecepatan tinggi dan presisi, sehingga memastikan keakuratan pemotongan karton;

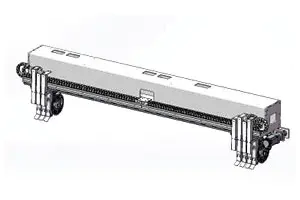

5	Unit Pemotongan Membujur	Mekanisme ini terutama terdiri dari tujuh set dudukan pisau. Servo sabuk pisau melintang menggerakkan posisi pisau memanjang, yang dapat memenuhi persyaratan pengoperasian yang efisien sekaligus memastikan daya tahan.

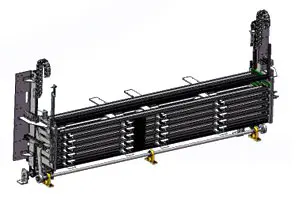

6	Perangkat Penyimpanan yang dapat disesuaikan	Rangka utama ujung dikerjakan dengan mesin CNC untuk memastikan paralelisme di kedua sisi. Rantai berkekuatan tinggi digunakan untuk pengangkatan vertikal guna memastikan keamanan dan keandalan, serta untuk mencegah loncatan rantai. Untuk meningkatkan presisi dan efisiensi pengoperasian, kami menggunakan peredam roda gigi bevel presisi tinggi yang dilengkapi dengan motor servo presisi tinggi. Untuk meningkatkan tingkat pemanfaatan kertas, mekanisme ini dirancang dengan empat kompartemen penyimpanan kertas.
7	Kandang Mesin	Fokus utamanya adalah mendekorasi mesin itu sendiri. Penutup pelindung eksterior ditambahkan ke mesin, yang diberi lapisan bubuk untuk memastikan hasil akhir yang estetis dan tahan lama yang tidak terkelupas atau terkelupas. Jendela observasi di bagian depan mesin terbuat dari panel akrilik biru tua, yang tidak hanya menarik secara visual dan elegan tetapi juga sangat tangguh dan tahan terhadap pecah. Selain itu, dipasang rel geser paduan aluminium, yang memiliki permukaan mengkilap dan beroperasi tanpa suara tanpa suara apa pun.

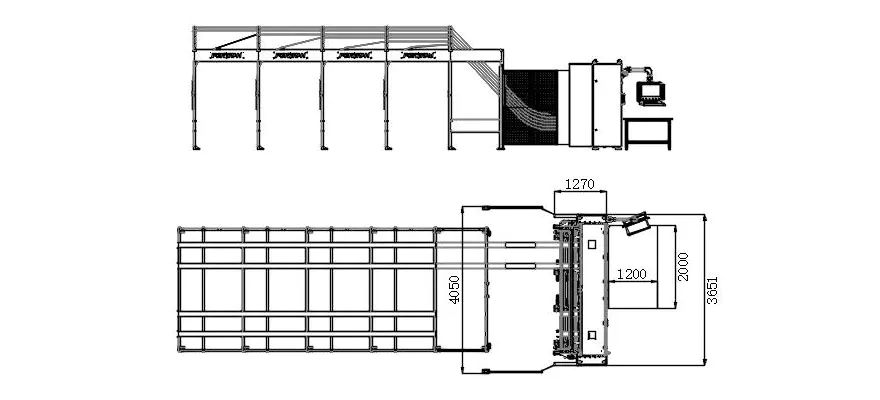

Gambar Tiga Tampilan

Persyaratan Konsumsi

1.Persyaratan Kertas Bergelombang di Feeding Station

A.Lebar kertas bergelombang kontinu: 400–2350 mm;
B.Lebar total kertas bergelombang yang dijepit berdampingan: Maksimum 2550 mm;
C. Tinggi susun, termasuk palet 120 mm: Maksimum 1300 mm;
D.Lebar penumpukan, maksimum: 1300 mm; Panjang kertas bergelombang pada titik pembuangan: Minimum 300mm;
E. Toleransi memanjang untuk pemotongan dengan panjang tetap: Maksimum 0,5%; Toleransi melintang untuk pemotongan dengan panjang tetap: Maksimum ± 2,0 mm;
F.Ketebalan kertas bergelombang: 2,5–6 mm,±0,2 mm; Kualitas bahan baku maksimum hingga 2,30 SM (sesuai standar DIN 55468);
G.Kualitas karton memenuhi standar DIN 55468;
H. Bergelombang tunggal, ketebalan maksimum sekitar 4 mm (kualitas: 1,10–1,40); Bergelombang ganda, ketebalan maksimum sekitar 6 mm.

2. Jenis karton

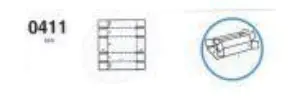

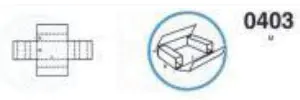

Nomor seri	Nama	Gambar	Arah pengumpanan kertas	Ukuran minimal

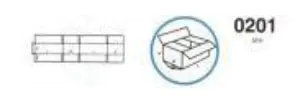

1	Kotak biasa		membujur	Panjang: minimal 400mm Lebar: minimal 36mm Tinggi: minimal 225mm

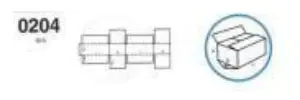

2	Kotak biasa		membujur	Panjang: minimal 400mm Lebar: minimal 36mm Tinggi: minimal 225mm

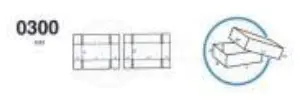

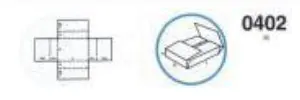

3	Penutup Langit dan Bumi		membujur	Panjang: minimal 400mm Lebar: minimal 225mm Tinggi: minimal 18mm
4	Kotak Segel Tengah		membujur	Panjang: minimal 400mm Lebar: minimal 450mm Tinggi: minimal 18mm

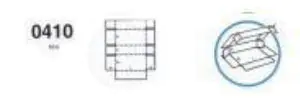

5	Kotak Segel Tengah		membujur	Panjang: minimal 400mm Tinggi: minimal 450mm Tinggi: minimal 18mm
6	Kotak semua sayap		membujur	Panjang: minimal 400mm Tinggi: minimal 225mm Tinggi: minimal 18mm
7	Kotak Segel Tengah		membujur	Panjang: minimal 400mm Tinggi: minimal 450mm Tinggi: minimal 18mm

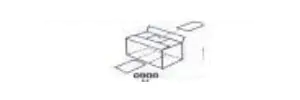

8	Karton persegi		membujur	Panjang: minimal 400mm Tinggi: minimal 18mm
