Mesin Pemotong Kertas Berkecepatan Tinggi Otomatis

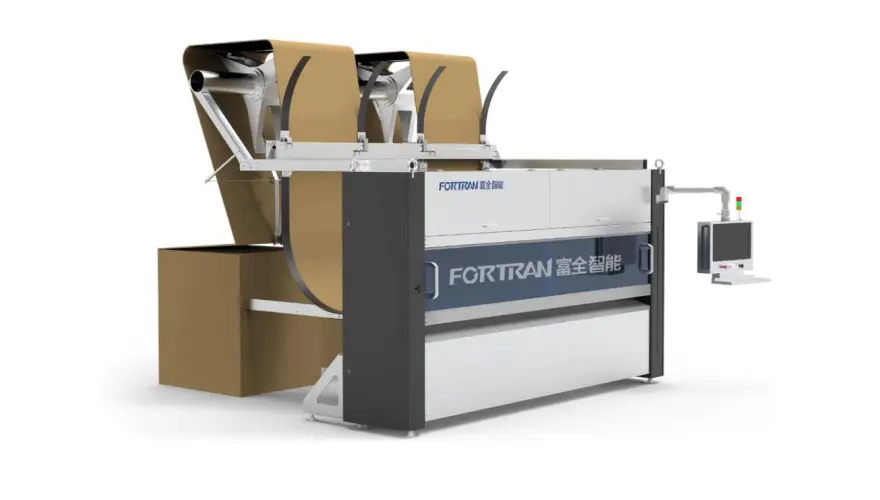

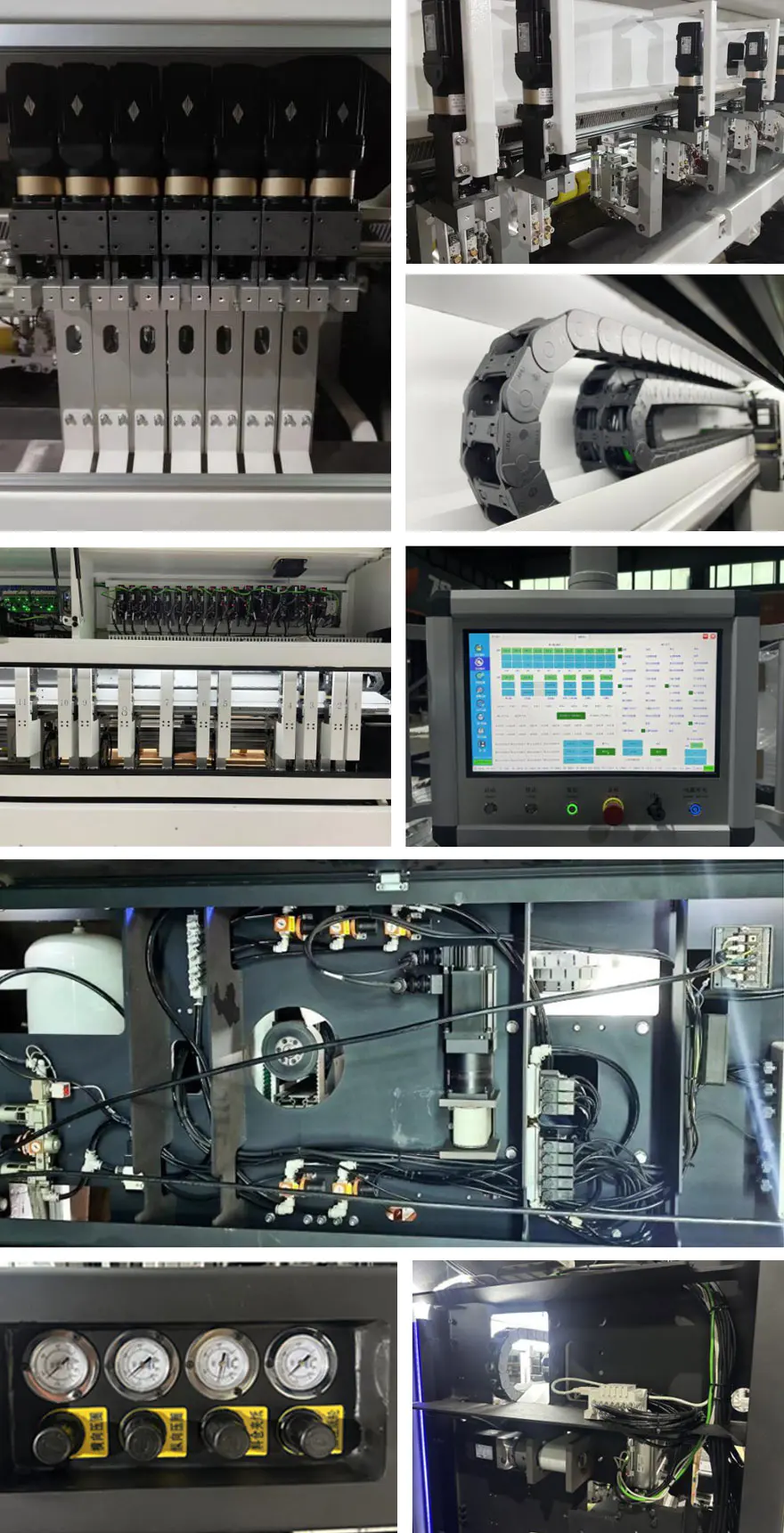

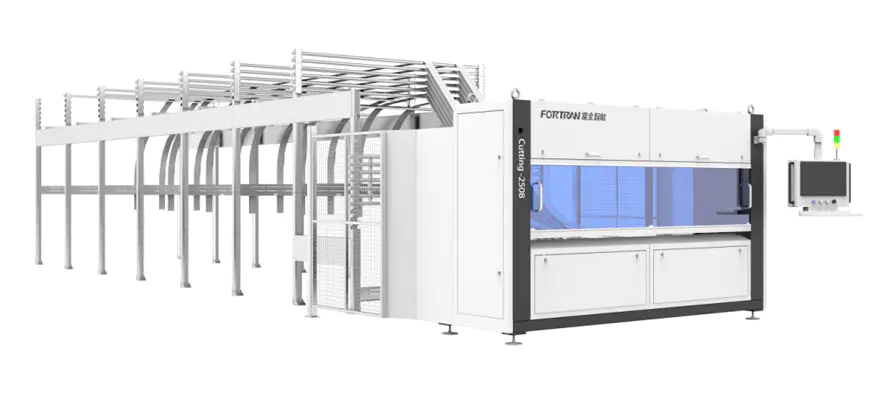

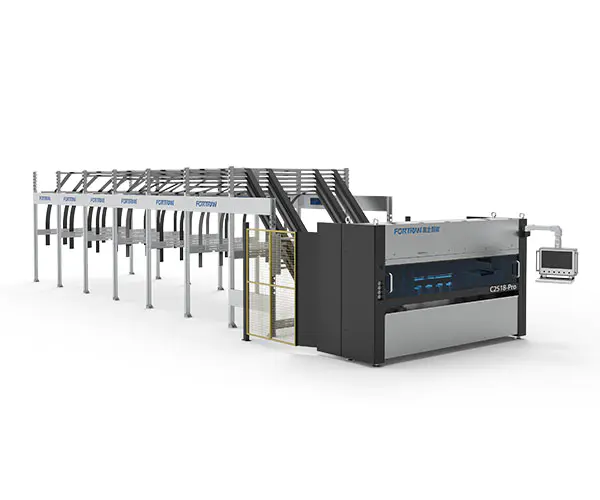

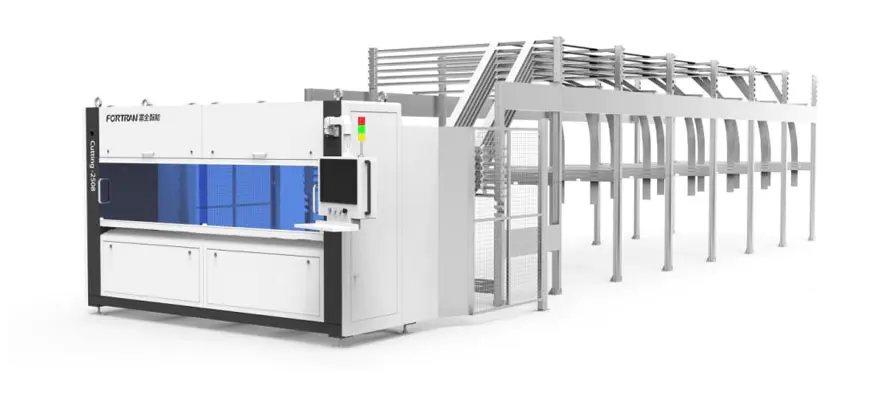

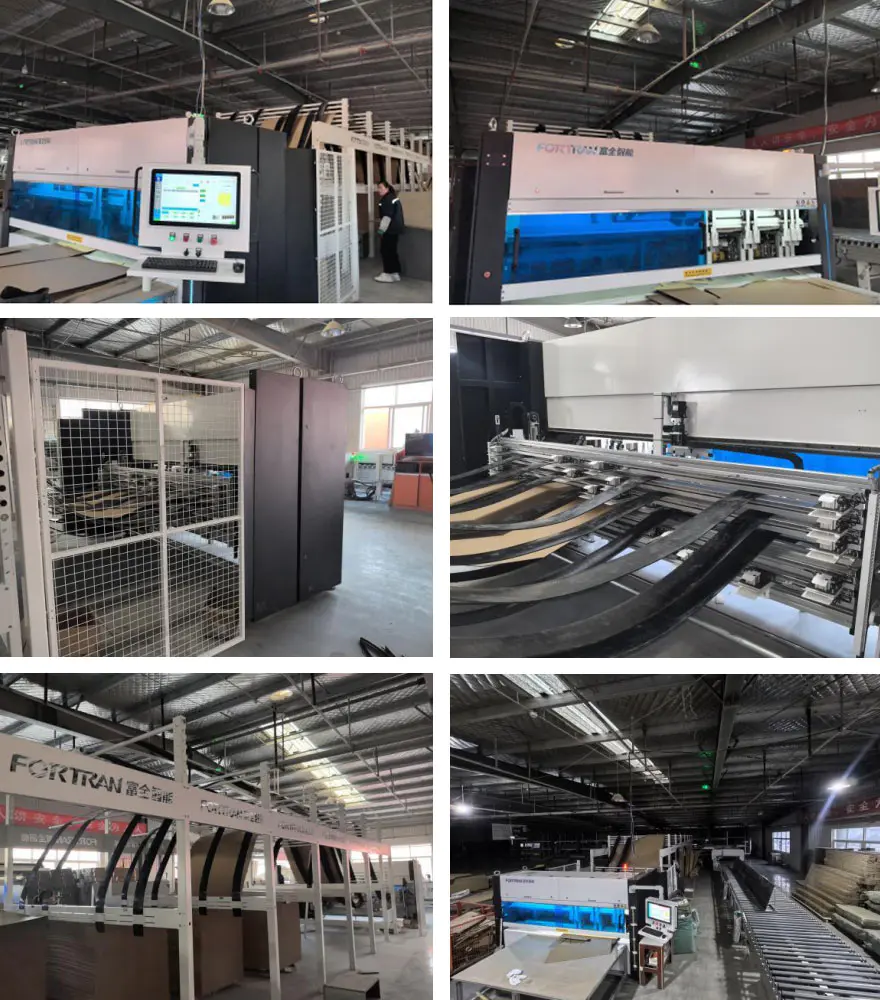

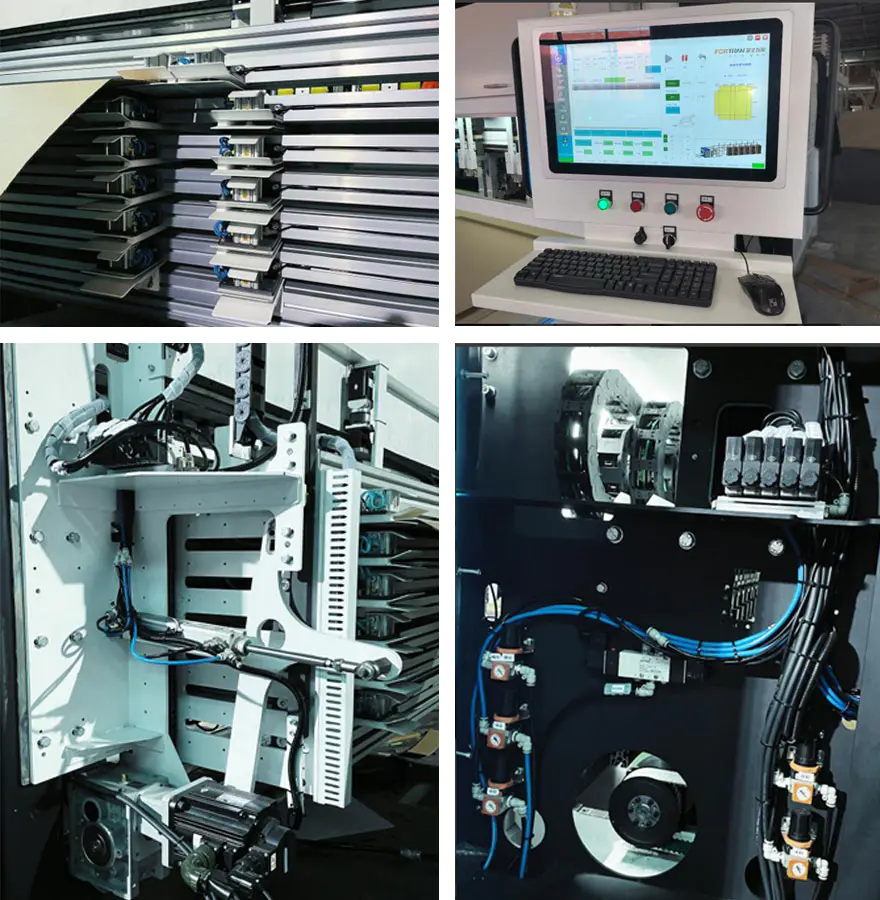

Gambar Mesin

Spesifikasi mesin

Ukuran P*L*T(mm)	Spesifikasi Dasar	Catu daya (kW)	Kecepatan Pemotongan (M/mnt)	Ketinggian kerja (mm)
14750*4040*3000	11 pisau vertikal+1 horizontal, kontrol servo penuh, dengan 6 magasin	5.8	0-120	850

Parameter Pemrosesan

Minimal. Panjang Pemotongan L (mm)	Maks. Lebar Pemotongan W (mm)	Ketebalan Pemotongan Kertas Bergelombang H (mm)	Presisi Jarak Bilah Longitudinal (mm)	Efisiensi (PCS/mnt)
300	2550	2-7	±1,5	0-12

Gambaran Umum Fungsi

Mesin Pemotong Kertas Berkecepatan Tinggi Otomatis digunakan untuk pemrosesan kertas bergelombang dan lembaran tunggal dengan panjang tetap secara terus menerus untuk menghasilkan karton lipat. Mesin ini melakukan pengkusutan baik di arah melintang dan memanjang, pemotongan terputus-putus, dan pemrosesan pemotongan pada kertas bergelombang. Pemotongan dengan panjang tetap memungkinkan produksi massal dan penyesuaian produksi. Mesin ini dapat digunakan sebagai unit mandiri atau sebagai bagian awal dari jalur pengemasan.

TIDAK.	Barang	Fitur
1	Rak Penyimpanan Kertas	Rak penyimpanan kertas terbuat dari pelat baja yang dicuci dengan asam dan diproses oleh membungkuk. Ini memiliki struktur sederhana, konstruksi yang andal, dan diperlakukan dengan dingin galvanisasi, menghasilkan tampilan yang menarik dan ketahanan karat yang sangat baik. Konfigurasi standar mencakup 6 kompartemen penyimpanan kertas, yang dapat berupa disesuaikan dengan kebutuhan pelanggan yang berbeda, menawarkan fleksibilitas tinggi dan kuat kemampuan beradaptasi.
2	Struktur Rangka	Rangka dibuat dengan pemesinan presisi setelah pengelasan baja persegi panjang tabung dan pelat baja. Ini memastikan akurasi perakitan dan presisi operasional yang tinggi, menjamin masa pakai yang lama dan stabilitas peralatan yang sangat baik.

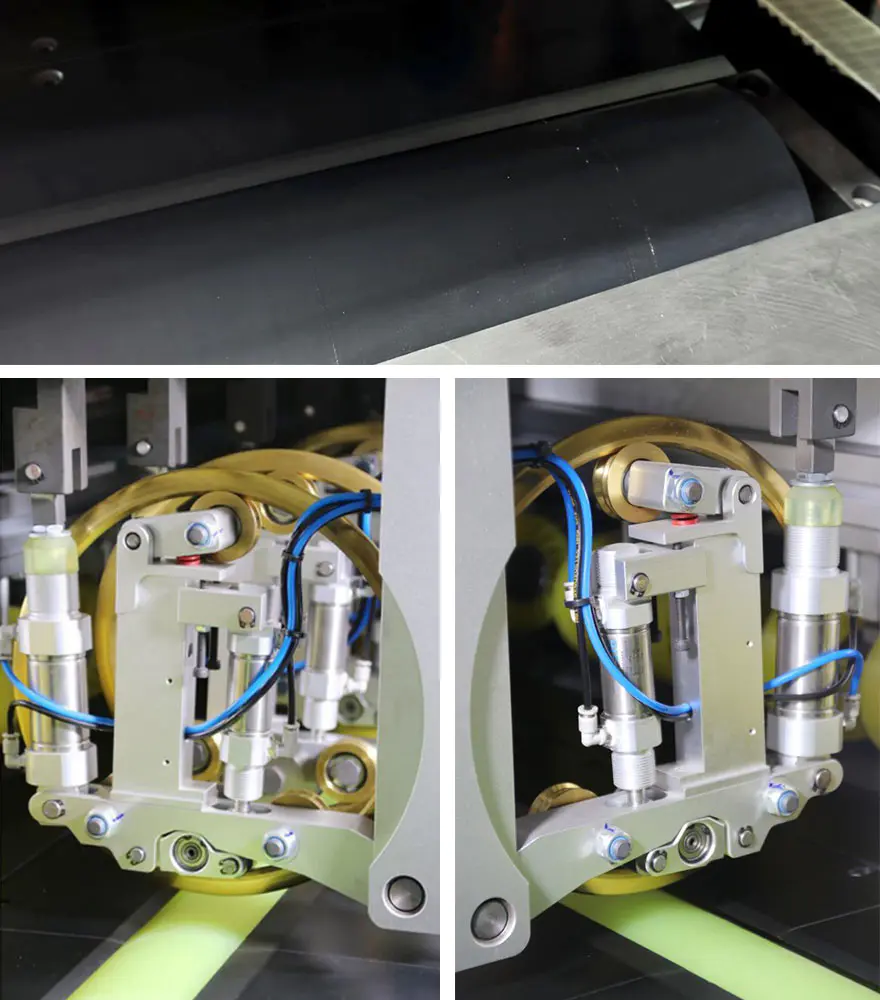

3	Mekanisme Penggerak	Rol tekanan umpan terbuat dari bahan PU yang memiliki permukaan cerah dan menarik dengan gesekan yang tinggi. Hal ini secara efektif meningkatkan keandalan pengangkutan kertas karton. Sedangkan drum traksi diimpor dari Jerman dan sangat tahan lama.
4	Struktur Lintas Sektoral	Tenaga disediakan oleh motor servo presisi tinggi yang dikombinasikan dengan peredam dan mekanisme roda sinkron, yang menghasilkan kecepatan tinggi
5	Unit Pemotongan Membujur	Mekanisme ini terutama terdiri dari 7 set tempat pisau. Konfigurasi pisau 7+1 memungkinkan pemotongan universal tipe kotak 410 dan 411. Ini dirancang untuk memenuhi tuntutan operasi dengan efisiensi tinggi sekaligus memastikan daya tahan;

6	Perangkat Penyimpanan yang dapat disesuaikan	Kedua ujung motherboard dengan mesin CNC untuk memastikan sisi paralel, penggunaan kekuatan tinggi rantai atas dan bawah untuk memastikan keamanan dan keandalan tidak melewatkan gigi, untuk meningkatkan akurasi dan efisiensi operasi, kami menggunakan presisi tinggi peredam gigi bevel dilengkapi dengan presisi tinggi motor servis; Untuk meningkatkan tingkat pemanfaatan kertas, kami menetapkan lembaga ini sebagai 6 perpustakaan kertas, yang dapat ditambah atau dikurangi sesuai dengan kebutuhan pelanggan yang berbeda, nyaman dan cepat, dan kemampuan beradaptasi yang kuat;

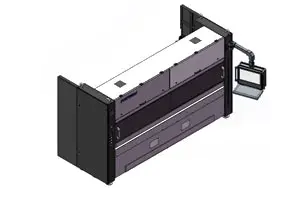

7	Kandang Mesin	Fungsi utamanya adalah untuk mendekorasi mesin itu sendiri. Penutup pelindung eksternal ditambahkan ke dalamnya mesin. Penutupnya dilapisi plastik penyemprotan, yang membuatnya estetis menyenangkan, halus, dan tahan terhadap cat chipping. Jendela observasi di depan Mesin ini terbuat dari lembaran akrilik, yang memberikan tampilan yang menarik dan elegan, seperti serta ketangguhan dan ketahanan yang tinggi terhadap menghancurkan.

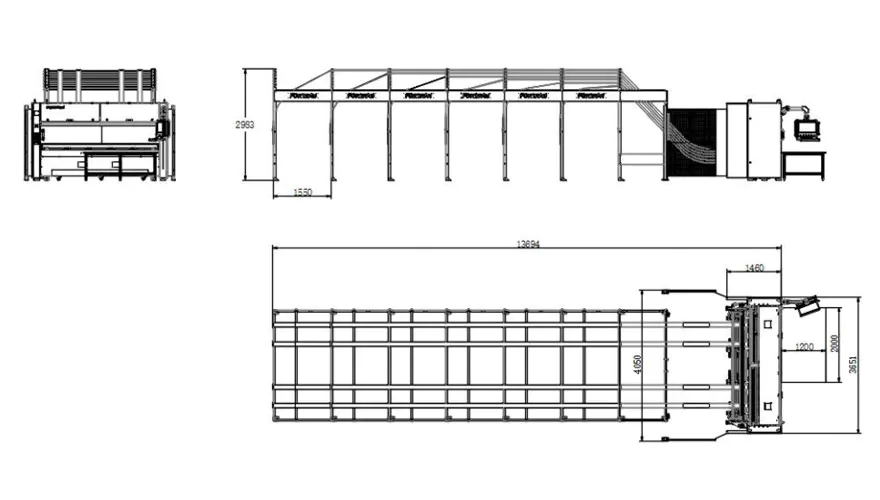

Gambar Tiga Tampilan

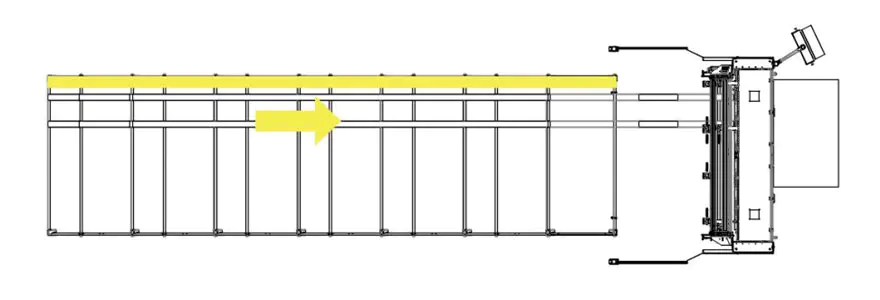

Diagram Skema Mode Proses Produksi

Persyaratan Konsumsi

1.Persyaratan Kertas Bergelombang di Feeding Station

A.Lebar kertas bergelombang kontinu: 400–2550 mm;
B.Lebar total kertas bergelombang yang dijepit berdampingan: Maksimum 2550 mm;
C. Tinggi susun, termasuk palet 120 mm: Maksimum 1300 mm;
D.Lebar penumpukan, maksimum: 1300 mm; Panjang kertas bergelombang pada titik pembuangan: Minimum 300mm;
E. Toleransi memanjang untuk pemotongan dengan panjang tetap: Maksimum 0,5%; Toleransi melintang untuk pemotongan dengan panjang tetap: Maksimum ± 2,0 mm;
F.Ketebalan kertas bergelombang: 2-7 mm,±0,2 mm; Kualitas bahan baku maksimum hingga 2,30 SM (sesuai standar DIN 55468);
G.Kualitas karton memenuhi standar DIN 55468;
H. Bergelombang tunggal, ketebalan maksimum sekitar 4 mm (kualitas: 1,10–1,40); Bergelombang ganda, ketebalan maksimum sekitar 7 mm.

2. Jenis karton

Nomor seri	Nama	Gambar	Arah pengumpanan kertas	Ukuran minimal
1	Kotak biasa		membujur	Panjang: minimal 400mm Lebar: minimal 36mm Tinggi: minimal 225mm
2	Kotak biasa		membujur	Panjang: minimal 400mm Lebar: minimal 36mm Tinggi: minimal 225mm
3	Penutup Langit dan Bumi		membujur	Panjang: minimal 400mm Lebar: minimal 225mm Tinggi: minimal 18mm
4	Kotak Segel Tengah		membujur	Panjang: minimal 400mm Lebar: minimal 450mm Tinggi: minimal 18mm
5	Kotak Segel Tengah		membujur	Panjang: minimal 400mm Tinggi: minimal 450mm Tinggi: minimal 18mm
6	Kotak semua sayap		membujur	Panjang: minimal 400mm Tinggi: minimal 225mm Tinggi: minimal 18mm
7	Kotak Segel Tengah		membujur	Panjang: minimal 400mm Tinggi: minimal 450mm Tinggi: minimal 18mm
8	Karton persegi		membujur	Panjang: minimal 400mm Tinggi: minimal 18mm

Daftar Konfigurasi Komponen Utama

TIDAK.	Barang	Spesifikasi	Jumlah	Dicatat
1	Unit pisau memanjang		7 set	Jumlahnya dapat disesuaikan sesuai kebutuhan
2	Unit pisau horizontal		1 SET
3	Perakitan rol		3 buah
5	Sabuk Sinkron Melintang		1 buah
6	Sabuk Sinkron		2 buah
7	Motor Servo Traksi		2 SET
8	Peredam Traksi		2 SET
9	Motor Servo Penyimpanan Penyesuaian		1 SET
10	Peredam Penyimpanan Penyesuaian		1 SET
11	Motor Penggerak Bilah		7 set	Jumlahnya dapat disesuaikan sesuai kebutuhan
12	Peredam Pergerakan Pisau		7 set
13	Komponen Pneumatik		1 SET
14	Kotak Kontrol Listrik	——	——
15	Komponen Listrik	Sensor fotolistrik, Kabel, Reflektor, Komponen kelistrikan	——
16	Pengendali	Driver, Firmware, modul	——

Daftar Suku Cadang dan Bahan Habis Pakai

1. Daftar Suku Cadang yang Dapat Dipakai

TIDAK.	Barang	Spesifikasi	Jumlah yang disarankan	nomor U8
1	Bushing Poros Pengumpanan	PCM260-02-020-260	6
2	Mendorong Bushing Poros	CZJ260-02-010-300	2
3	Sabuk Sinkron Senyap Hijau Mulus dengan Inti Baja (Xiet)	75-AT10-6910	1
4	Katup Solenoid	SY5120-5GZD-01	2
5	φ66xφ16x0.8 Bilah Gigi Melingkar	PCM260-03-010-010	2
6	Katup Solenoid	4N330C08B	1
7	Penggeser	HGH15CA	2
8	Katup Pengurang Tekanan Presisi	SDR20008JN	2
9	Sabuk Sinkron Poliuretan Mulus dengan Kawat Baja - Tipe senyap	AT10x50xL1290	1
10	Menyampaikan	RXT-F01K D24	1
11	Sekering	5*20mm 0,1A	5
12	Sakelar Batas	XCK-N2145P20C	2
13	Saklar Kedekatan	IME12-06BPSZW2S	2
14	Sabuk Sinkron Poliuretan Mulus dengan Kawat Baja - Tipe senyap	AT10x50xL920	1

Daftar bahan habis pakai

1	Rol Karet Kekuatan Pemotong Kertas B	PCM260-01-020-300	1
2	φ66xφ16x0.8 Bilah Gigi Melingkar	PCM260-03-010-010	2
3	Bushing Poros Pengumpanan	PCM260-02-020-260	2
4	Mendorong Bushing Poros	CZJ260-02-010-300	1
