Mesin Lipat Kotak Otomatis

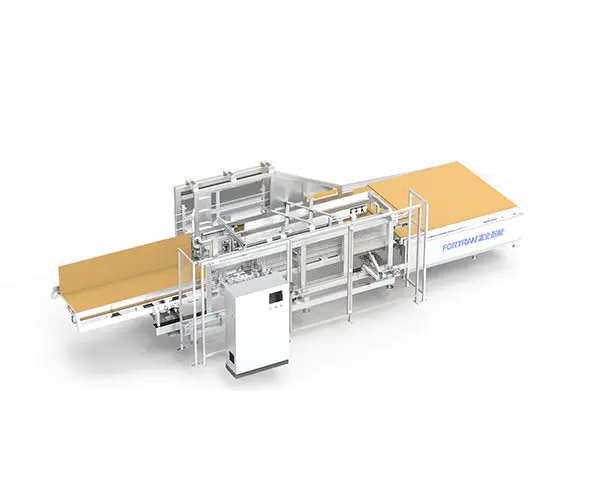

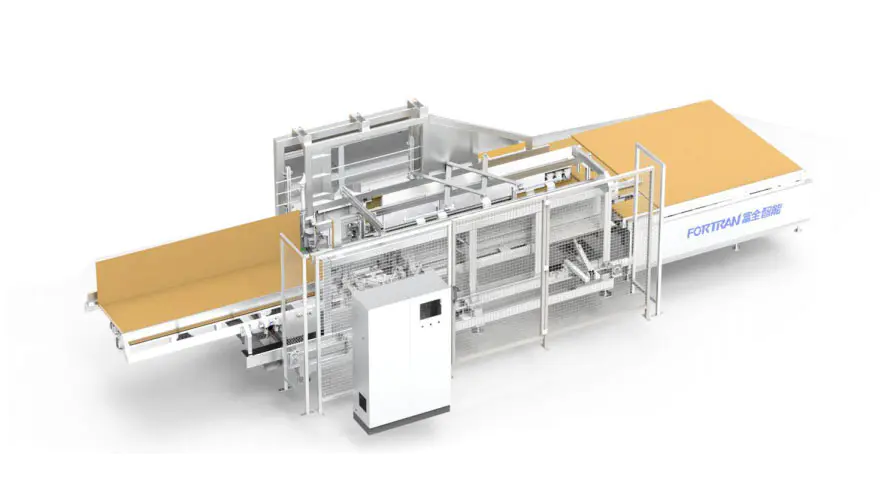

Gambar Mesin Secara Keseluruhan

Parameter Peralatan

Dimensi eksternal P*L*T(mm)	Berat peralatan sendiri（kg）	Catu daya (kW)	Menyampaikan beban（kg）	Ketinggian kerja （mm）
9760*3550*2500	Sekitar 3700	4,5kW (tidak termasuk unit perekatan)	50	830±40 (belum ditentukan. Tergantung pelanggan

Ruang lingkup pemrosesan

Rentang pemrosesan karton L（mm）	Rentang pemrosesan karton W（mm）	Rentang pemrosesan karton H（mm）	Efisiensi lipat（kali/menit）	Ketebalan kertas bergelombang（mm）
400-2800	320-900	40-250	5-7	2.5-6

1 merek aksesoris inti: motor servo - Inovasi; sabuk sinkron - Gardner; bantalan kursi - TR; motor konversi frekuensi --- Inovasi:
2 Pipa rak keseluruhan dilas dan diproses dengan gantry, yang sangat akurat, andal, dan tahan lama.
3 Mekanisme linier mesin kotak lipat dipandu oleh rel panduan linier presisi, yang sangat andal dan tahan lama.
4 Kertas transmisi cangkir hisap mengadopsi motor servo presisi tinggi, yang mudah dikendalikan dan dapat meningkatkan akurasi peralatan;

5 Mesin ini dapat digunakan sendiri atau dikombinasikan dengan lini pengemasan yang disesuaikan. Cara penggunaannya dapat diubah dan fleksibel

1 Kegunaan

A. Mesin Lipat Kotak Otomatis ini digunakan dalam karton ke dalam kotak;
B. Peralatan ini digunakan untuk membuat kotak karton model M/A-0410;
C. Pertama, tolok ukur kartonnya, tekan ukuran masukan yang sesuai dan mulai, dan masukkan peralatan untuk membuat kotak secara otomatis;

2 Gambaran umum prinsip kerja

Seluruh rangkaian peralatan dibagi menjadi lima bagian: mekanisme platform pengumpanan, mekanisme rangka utama, mekanisme pelipatan sisi tetap, mekanisme pelipatan sisi bergerak, dan transmisi median mekanisme:

A. Saat bekerja, input layar operasi sesuai dengan ukuran kotak lipat; setelah pemosisian siap, setelah kulit kertas sejajar dengan patokan depan dan patokan samping pada arah positif, tekan perangkat tombol start berwarna hijau untuk secara otomatis memulai mangkuk penghisap untuk menyerap kulit kertas ke dalam pintu masuk bagian mesin kotak lipat;

B. Cangkir pengisap mendorong kulit kertas ke dalam bagian lipat, dan tepi tetap serta tepi panjang bergerak sesuai dengan tepi lipat masuk, dan kemudian secara otomatis menyemprotkan lem pada posisi semprotan lem yang ditentukan, dan posisi pelipatan ujung depan selesai satu per satu;

C. Setelah kotak lipat ujung depan mencapai posisi yang ditentukan, setelah tekanan ke bawah silinder dikencangkan, mangkuk penghisap segera turun dan diatur ulang kembali ke asalnya, dan mangkuk penghisap belakang dipasang ke ujung belakang kertas dan menunggu; setelah sisi tetap dan tepi lipat sisi bergerak bekerja pada saat yang sama, grup flip diatur ulang setelah selesai; Cangkir hisap bagian belakang mendorong kulit kertas ke depan ke posisi pencetakan kotak lipat bagian belakang, dan secara otomatis menyemprotkan lem ke posisi yang ditentukan;

D. Setelah kotak lipat ujung belakang mencapai posisi yang ditentukan, setelah tekanan ke bawah silinder dikencangkan: setelah sisi tetap dan tepi lipat sisi bergerak bekerja pada saat yang sama, kelompok pembalikan selesai dan diatur ulang: motor pelepasan segera mengirimkan karton cetakan ke pintu keluar;

3 Struktur Fungsional"

Nomor seri	Nama	Fitur yang membedakan	Model

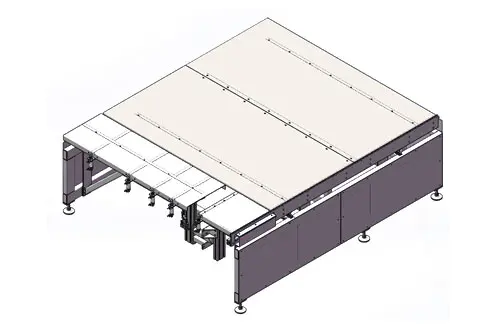

1	Struktur meja makan	Meja material depan diposisikan pada posisi papan datar, dan silinder mengontrol pin pengangkat dan pemosisian; motor servo samping secara akurat menemukan posisi persiapan pengumpan kulit kertas;

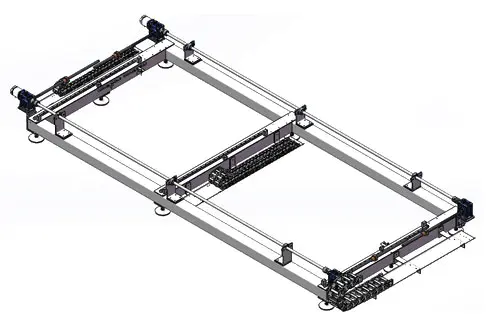

2	Struktur dasar rak	Dasar rak mainframe, mekanisme lipat bergerak penggerak motor servo kontrol hubungan servo dan mekanisme penggerak median lebih akurat;

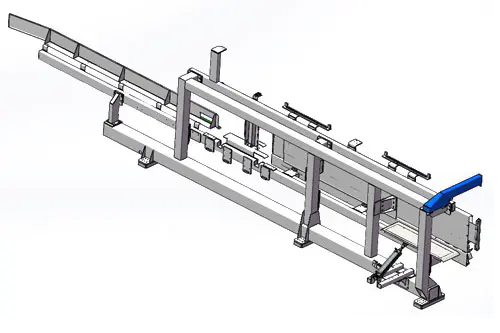

3	Set rak lipat samping tetap	Rangka lipat sisi tetap, pelipatan silinder tepi pendek, pemandu tambahan lembaran logam di kedua sisi; pemesinan gantri las rak; akurasi perakitan tinggi, akurasi pengoperasian tinggi, memastikan masa pakai yang lama dan stabilitas peralatan yang baik;

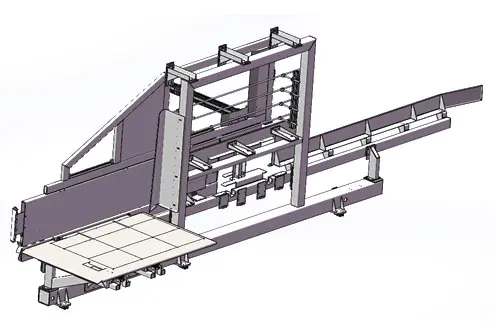

4	Set rak lipat sisi seluler	Rangka lipat samping bergerak, pelipatan silinder sisi panjang, pemandu tambahan lembaran logam yang diumpankan di kedua sisi; pemesinan gantry las rak; akurasi perakitan tinggi, akurasi pengoperasian tinggi, memastikan masa pakai yang lama dan stabilitas peralatan yang baik;

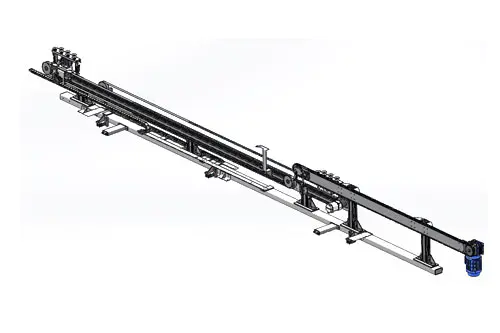

5	Lima bagian mekanisme penggerak median	Penggerak kontrol servo, kelompok cangkir hisap tengah menggerakkan gerakan kulit kertas, motor pelepasan menggerakkan rantai untuk menggerakkan pelepasan kulit kertas;

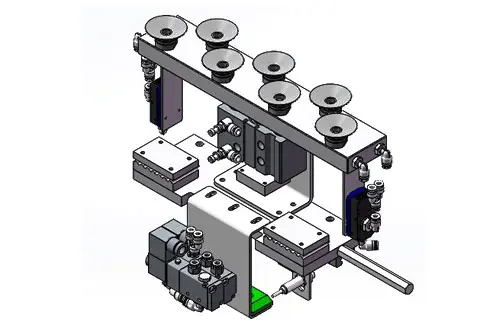

6	Kelompok cangkir hisap tingkat menengah	Sabuk motor servo menggerakkan gerakan, silinder naik dan turun, dan vakum cangkir hisap menyerap transmisi kulit kertas, pengoperasian dan pemosisian yang akurat;

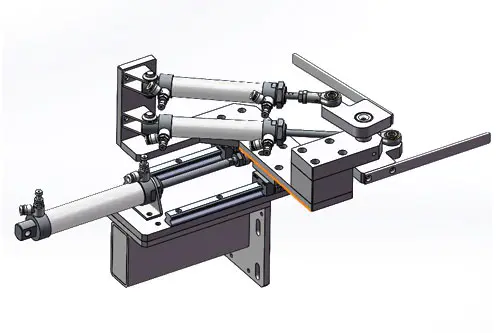

7	Grup ekspansi lipat	Ekspansi silinder depan dan belakang bekerja sama dengan rel pemandu untuk bergerak maju mundur, dan mekanisme lengan ayun silinder pengelompokan mewujudkan pelipatan spesifikasi dan ukuran yang berbeda;

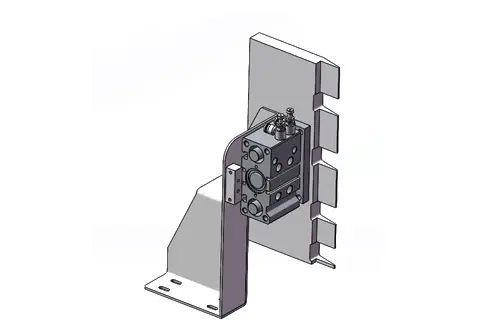

8	Kelompok pelat tekan	Silinder mengembang sebelum dan sesudahnya, dan bekerja pada pembengkokan telinga untuk meluruskan kotak ke sudut siku-siku;

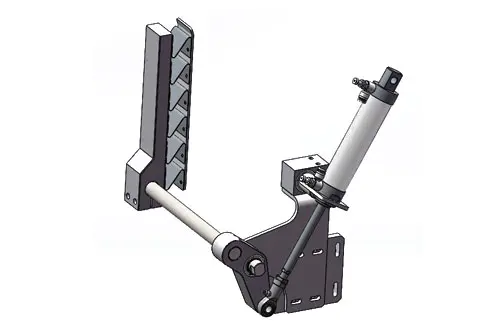

9	Kelompok yang membelok ke samping	Hal ini terutama bertanggung jawab untuk menekan ujung depan dan belakang karton ke atas, dan transmisi teleskopik silinder menggerakkan lengan ayun, sehingga perekat lelehan panas kuat dan stabil;

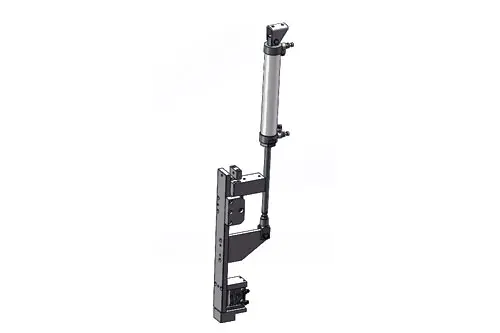

10	Kelompok kursi telinga lengan ayun	Ekspansi penggerak silinder menggerakkan lengan ayun. Setelah lengan ayun diposisikan pada sudut kanan, silinder bertekanan rendah menjepit kulit kertas, dengan pasta perekat lelehan panas kompresi kelompok putar samping untuk membuatnya kokoh dan stabil;

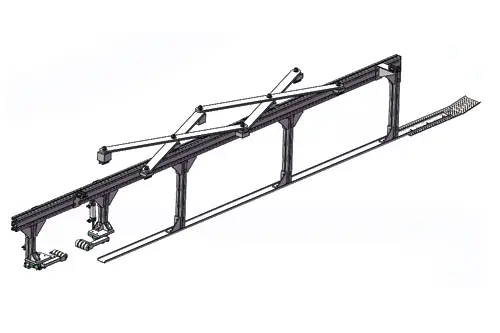

11	Grup penekan tepi tambahan tingkat menengah	Lengan ayun yang panjang bekerja sama dengan rel pemandu untuk mencapai posisi tengah yang sepenuhnya otomatis di tengah karton; bahan blok depan membantu kelompok cangkir hisap bawah untuk menyerap kulit kertas; ujung belakang dibagi menjadi dua kelompok depan dan silinder belakang untuk mengontrol bagian depan dan belakang lengan ayun untuk membantu tepi kertas pada kertas; untuk mencegah kulit kertas menjadi terlalu lebar dan menyebabkan masalah pencetakan yang tidak akurat.

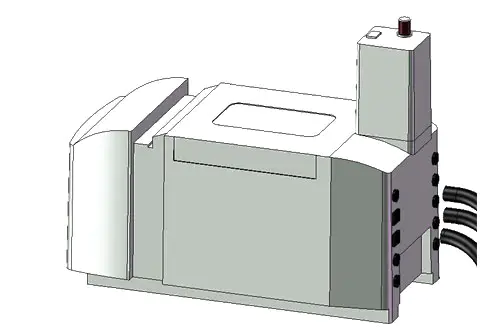

12	Sistem mesin lem	Dalam sistem mesin lem, kami menggunakan satu set lengkap aksesori impor murni Le Baide, yang dapat mewujudkan penyemprotan lem terus menerus, fungsi lengkap, pengaturan sederhana, dan pengoperasian yang mudah;

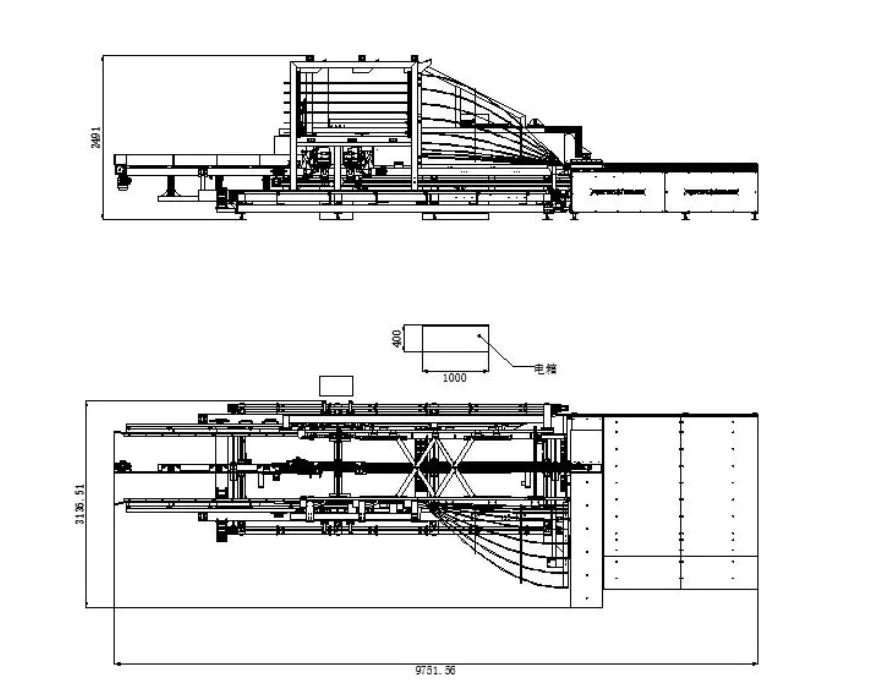

Tiga tampilan (Belum ditentukan karena ukuran berubah sesuai parameter)

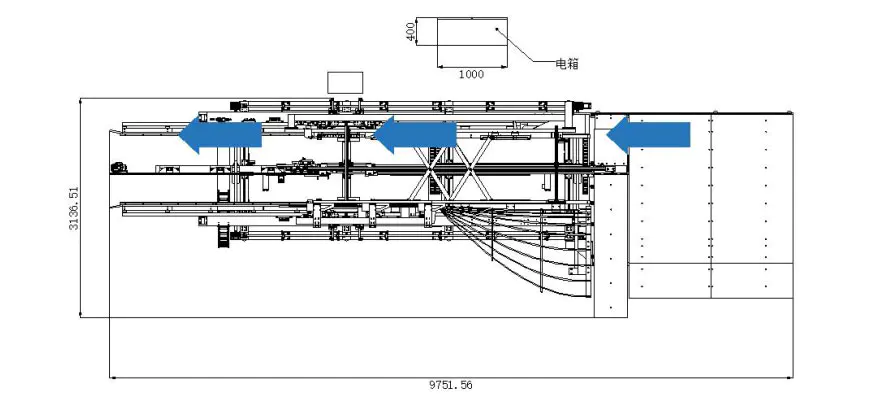

Diagram skema mode proses produksi (Belum ditentukan karena ukurannya berubah sesuai parameter)
